■概要
[SR-K-230\231] 除臭剂的主要成份是胺类化合物，可以与醛类发生反应的使之转化为无机化合物。
除了对醛类气体（甲醛、乙醛等）有极佳的除臭效果外，对碱性气体（氨气、三甲胺等）的除臭效果也很好。
■特性
除臭速度快，即效性好
除臭能力强、除臭效果持续时间长
除醛系气体外，对碱性气体也有优异的除臭效果
■物理性质
|
平均粒径
（ μ m ） |
比重 |
分散密度
（ g/ml ） |
耐热温度 |
5wt% 分散液 pH |
SR-K-230 |
11 |
2.0 |
0.3 |
160 ℃ |
4.2 ～ 5.2 |
SR-K-231 |
5 |
2.0 |
0.2 |
160 ℃ |
4.2 ～ 5.2 |
■除臭性能

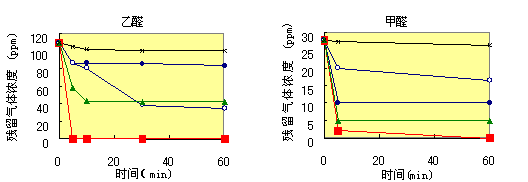

1 除臭速度
－■－ SR-K-230\231
－●－ 无机除臭剂
－○－ 有机除臭剂
－▲－ 活性炭
－×－ 空白 |
|
在密闭容器中加入试验粉体 0.1g，注入试验气体1L，用检测管测定残存气体的浓度。

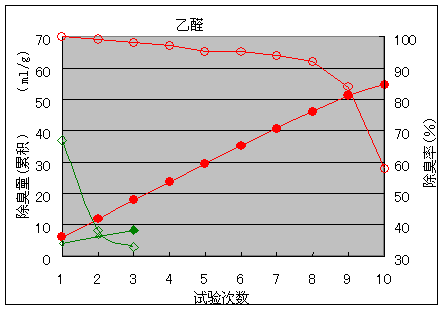

2 除臭能力（乙醛）
除臭量 除臭率
SR-K-231 ● ○
活性炭 ◆ ◇ |
|
在每立方米密闭容器中加入 0.1g SR-K-231，再注入600ppm的乙醛气体1L， 2小时后用检测管测定残存气体的浓度，反复试验数次。累计除臭率高于70%的总除臭量计算出除臭能力。

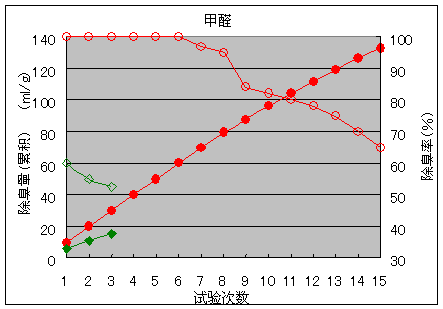

3除臭能力（甲醛）
在纸盒中放入 0.02g SR-K-231，再加入200ppm的甲醛气体1L， 2小时后用检测管测定残存气体的浓度。反复操作，累计除臭率高于70%的总除臭量计算出除臭能力。
除臭量 除臭率
SR-K-231 ● ○
活性炭 ◆ ◇ |
|

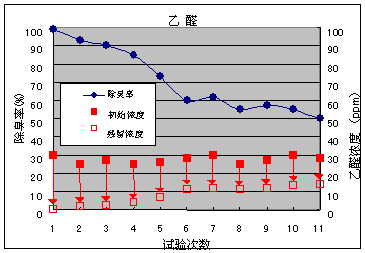

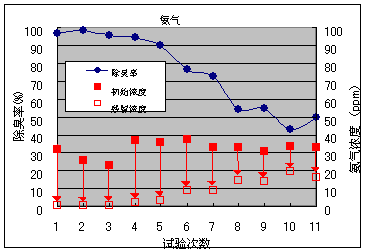

4对香烟烟气的除臭性能评价
在每立方米的聚丙烯箱内燃烧 20支香烟，作为试验用气体。在密闭容器中放入0.02g SR-K-231，再放入1L试验气体。30分钟后测定乙醛、氨气、醋酸的残存气体浓度。通过初期浓度和残存浓度计算出除臭率，累计除臭率高于50%的总除臭量计算出除臭能力。用同样的样品反复试验。
5再释放性试验
在每立方米密闭容器 中放入 0.02g SR-K-231，再注入600ppm的乙醛气体1L，室温和80℃放置2小时。通过检测残存气体浓度计算出乙醛的吸附量（ml/g）。
然后，将密闭容器内的气体全部放出，放入新鲜空气 500ml， 80℃放置2小时。通过检测乙醛气体的浓度计算出乙醛的释放量（ml/g）。与吸附量对比计算出释放量的比例。
|
室温吸附后→ 80℃再放出 |
80℃吸附后→80℃再放出 |
室温吸附量（ ml/g） |
29.9 |
28.9 |
80℃放出量（ml/g） |
0.2 |
0.2 |
80℃放出量/室温吸附量 |
0.7% |
0.7% |
■配合使用
1 与各种除臭剂的混用
SR-K-230\231与各种除臭剂配合使用能附加消除更多种类的臭气。
为了使 SR-K-230\231对醛系、碱性气体的除臭效果更显著，与硫磺系、酸性气体用除臭剂配合使用可发挥更广泛的消除恶臭的除臭效果。
【 SR-K-230\231配合使用例】
|
醛系
氨气 |
醛系 酸性
氨气 硫磺系 |
一般型 |
SR-K-230 |
SR-K-230+SR-10N |
微粒子型 |
SR-K-231 |
SR-K-231+SR-10K |
2与粘合剂的混用
SR-K-230\231可与无纺布、纤维等用的粘合剂掺杂使用。但是，根据粘合剂的不同，会出现除臭效果下降、分散性降低等情况，因此，使用前请先进行预备试验。并且，请使用在除臭性、分散性方面表现均优异的推荐粘结剂。
【 SR-K-230\231用推荐粘合剂】
|
树脂 |
固体成分（ wt%） |
KB-6202 |
丙烯酸系 |
45 |
KB-3000 |
聚氨酯系 |
30 |
3 除臭剂和粘结剂的添加量的基准
标准除臭剂的添加量是 0.5g～3g/ m2 。一部分粘结剂（固体成分）的添加量根据用途的不同而有所区别，和除臭剂等量（ 0.5g～3g/ m2 ）为基准。
■应用举例
1 应用于纤维的除臭性能
【除臭剂】
· SR-K-231
· SR-K-231／SR-10K混合物……SR-K-231和酸性气体、硫磺系气体除臭剂的混和品
【纤维上的涂布】
聚酯纤维／棉＝ 65/35为原料，使用除臭剂1g/ m2 同时使用粘结剂 1g/ m2
【评价方法】
在密闭容器中放入原料（ 10cm×10cm）、乙醛气体（14ppm-3L）、氨气（100ppm-3L）、醋酸（50ppm-3L）、硫化氢（50ppm-3L）,2小时后测定残存气体的浓度。
|
残存气体浓度 ppm(除臭率%) |
乙醛 |
氨气 |
醋酸 |
硫化氢 |
SR-K-231 |
3（79） |
1（99） |
10（80） |
3.5（13） |
SR-K-231混合物 |
4（71） |
2（98） |
3（94） |
＜ 0.1（＞98） |
2 合成板材中抑制甲醛的产生
【合成板材上的涂布】
在合成板材（ 15cm×30cm）上用刷毛涂上溶于水的SR-K-231，风干。
【评价方法】
将 20ml纯净水放入40L的容器，再把涂布好的合成板材放入此容器，20℃放置24小时，根据乙酰丙酮法测定吸收了甲醛气体的纯净水。
|
吸收了纯净水的甲醛气体浓度（ mg/l） |
【面向 Fco表面加工】※1甲醛释放量（mg/l） |
【 Fco以外的制品】※2甲醛释放量（mg/l） |
SR-K-231 1g/m 2 涂布 |
0.64 |
0.28 |
0.17 |
SR-K-231 2g/m 2 涂布 |
0.16 |
0.07 |
0.04 |
未添加 SR-K-231 |
1.69 |
0.75 |
0.45 |
甲醛浓度÷（3.75×0.6） ※2甲醛浓度÷3.75
■注意事项
· SR-K-230\231与碱接触会发生变色、除臭效果降低等现象。请先进行试验后使用。
·添加粘结剂后分散性会降低，请使用本公司推荐的粘贴剂。
·本产品是粉末状产品，请在不通风的地方，戴防护口罩以及防护眼镜、手套等。
·不慎入眼时，请用流动清水冲洗 15分钟，并立即请医生诊察。
·皮肤接触后请用肥皂清洗。
·请在充分调查除臭加工品的各种用途的相关的规定后谨慎使用。
本资料中记录的各事项及数据以本公司试验结果为依据，并非绝对数据。为了达到最佳效果使用前请依据使用用途及情况进行预实验。
相关信息:
东亚kesumo在汽车、房间内饰中需求增长很快。 |
